主要信息
产品系列 TeSys

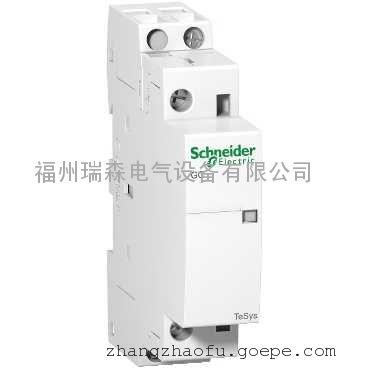

产品名称 TeSys GC
产品类型 Modular contactor
产品名 GC16
接触器应用领域 加热
应用于功率因数大于等于0.95的交流负载中
Lighting
使用类别 AC-7A
AC-7B
极数 1P
回路触点类型 1 NO
额定工作电压 [Ue] <= 250 V AC
额定工作电流 [Ie] 16 A AC-7A
5 A AC-7B
操作位置 30°/垂直方向
控制回路特性 AC 50 Hz
控制回路电压 220...240 V AC 50 Hz
控制类型 远程控制
安装类型 锁定夹锁紧
安装方式 DIN 导轨安装
接线能力 控制回路 : 通过螺钉夹紧 1 电缆 2.5 mm² 电缆选型: 软线 - 无 接线端子
控制回路 : 通过螺钉夹紧 2 电缆 2.5 mm² 电缆选型: 软线 - 无 接线端子
控制回路 : 通过螺钉夹紧 1 电缆 2.5 mm² 电缆选型: 软线 - 有 接线端子
控制回路 : 通过螺钉夹紧 2 电缆 1.5 mm² 电缆选型: 软线 - 有 接线端子
控制回路 : 通过螺钉夹紧 1 电缆 1.5 mm² 电缆选型: 硬线 - 无 接线端子
控制回路 : 通过螺钉夹紧 2 电缆 1.5 mm² 电缆选型: 硬线 - 无 接线端子
主回路 : 通过螺钉夹紧 1 电缆 6 mm² 电缆选型: 软线 - 无 接线端子
主回路 : 通过螺钉夹紧 2 电缆 4 mm² 电缆选型: 软线 - 无 接线端子
主回路 : 通过螺钉夹紧 1 电缆 6 mm² 电缆选型: 软线 - 有 接线端子
主回路 : 通过螺钉夹紧 2 电缆 1.5 mm² 电缆选型: 软线 - 有 接线端子
主回路 : 通过螺钉夹紧 1 电缆 6 mm² 电缆选型: 硬线 - 无 接线端子
主回路 : 通过螺钉夹紧 2 电缆 4 mm² 电缆选型: 硬线 - 无 接线端子
紧固扭矩 控制回路 : 0.8 N.m 通过 螺栓紧固
主回路 : 0.8 N.m 在…上 通过螺钉夹紧

补充信息
额定冲击耐受电压 [Uimp] 4 kV
约定发热电流 [Ith] 16 A <= 50 °C 适用电源回路
额定接通能力 [Irms] 40 A 400 V AC 适用电源回路 符合 IEC 61095
额定分断能力 40 A 400 V 适用电源回路 符合 IEC 61095
额定短时耐受电流 [Icw] 128 A <= 40 °C 10 s 电源回路
40 A <= 40 °C 30 s 电源回路
与继电器配合使用的熔丝 16 A gL <= 440 V 适用电源回路
平均阻抗 2.5 mΩ 50 Hz - Ith 16 A :电源回路
额定绝缘电压 [Ui] 500 V 符合 VDE 0110
500 V 符合 IEC 61095
电气寿命 AC-7A : 100000 次
AC-7B : 100000 次
每极功耗
符合标准 IEC 60947-5
IEC 61095
动作时间 10...25 ms 分断
10...30 ms 闭合
机械寿命 1000000 次
***大操作频率 300 次/小时 <= 50 °C
控制电压限额 0.2...0.75 Uc <= 50 °C 释放 50 Hz
0.85...1.1 Uc <= 50 °C 运行 50 Hz
(~50Hz吸合)功耗 (VA)
(~50Hz保持)功耗 (VA) 3.8 VA 20 °C 50 Hz
热消散 1.3 W 50/60 Hz

环境
IP 保护等级 IP20 符合 VDE 0106
IP40 机柜内 符合 VDE 0106
防护措施 TC
运行温度 -5...50 °C
贮存环境温度 -40...70 °C
工作海拔 <= 3000 m
抗冲击、震动性能 抗震性能 触头打开 2 gn (5...300 Hz)
抗冲击性能 触头打开 10 gn (11ms)
抗冲击性能 触头闭合状态 15 gn (11ms)
抗震性能 触头闭合状态 3 gn (5...300 Hz)
模块总数（18 mm/位） 1
高度 81 mm
宽度 17.5 mm
深度 60 mm
产品重量 0.11 kg
每套数量 一套12个
颜色 白色
